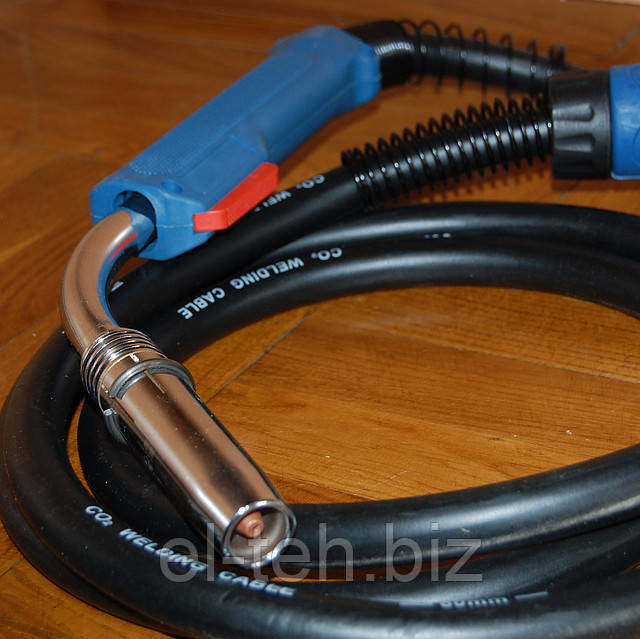

Зварювальний пальник з повітряним охолодженням BW 40KD

1. Загальні відомості про виріб

1.1. Пальник з повітряним охолодженням BW 40 KD (аналог Abicor Bizel mb 40 kd) призначена для напівавтоматичного зварювання плавким електродом в середовищі захисних газів. Можна використовувати замість пальників:

• TBi 380 (фірми TBi Industries);
• ERGOPLUS 36 (фірми «Trafimet Spa»);
• 36 KD (фірми «ABICOR BINZEL»);
• BRIMA MIG 360 (фірми «BRIMA»);
• SCM 360 (Svarcom);
• DWM-36 MIG (TRANSLAS);

1.2 Пальник виготовлена компанією Black Wolf (Китайська народна республіка) у відповідності з євростандартом.

2. Технічні характеристики

Номінальний зварювальний струм (зварювання в СО₂): 380 А

Номінальний зварювальний струм (зварювання у суміші Ar - З₂): 360 А

Тривалість включення при тривалості циклу: 10 хв., ПВ 60 %

Тип охолодження: Газова

Діаметр електродного дроту: 1.0-2.4 мм

Довжина: 3м, 4м, 5м

3. Стандартна комплектація

Пальник BW 40KD (L=3м, арт. BW 015.0029, L=4м, арт. BW 015.0032, L=5м, арт. BW 015.0034)

У пальнику встановлені:

Канал напр. (ø пров. 1.2-1.6 ) (L 3,4, 5 м =Х) BW 124.0041

Наконечник М8 L=30мм ø 1.0 мм BW 140.0313

Конічне Сопло ø 18 мм BW 145.0079

4. Пристрій і принцип роботи

4.1 Пальник призначена для подачі струмоведучої електродного дроту і захисного газу в зону зварювання.

4.2 Пальник складається з головної частини (гусак, рукоятка, змінні частини і комплектуючі), коаксіального комбінованого кабелю, направляючого каналу і супорта з евроадаптером. Евроадаптер здійснює суміщений підведення струму, електродного дроту, захисного газу та сигналу ланцюгів управління.

4.3 В процесі роботи необхідно стежити за станом наконечники, сопла і спіралі. Наконечник і сопло очищати від бризок металу. При зношеності замінювати. Для продовження терміну служби рекомендується використання антипригарних коштів (спрей, паста) компанії Black Wolf.

УВАГА! Робота в режимі, що перевищує номінальний, неприпустима, оскільки призводить до руйнування пальника. Спіраль і наконечник повинні відповідати подається електродного дроту.
