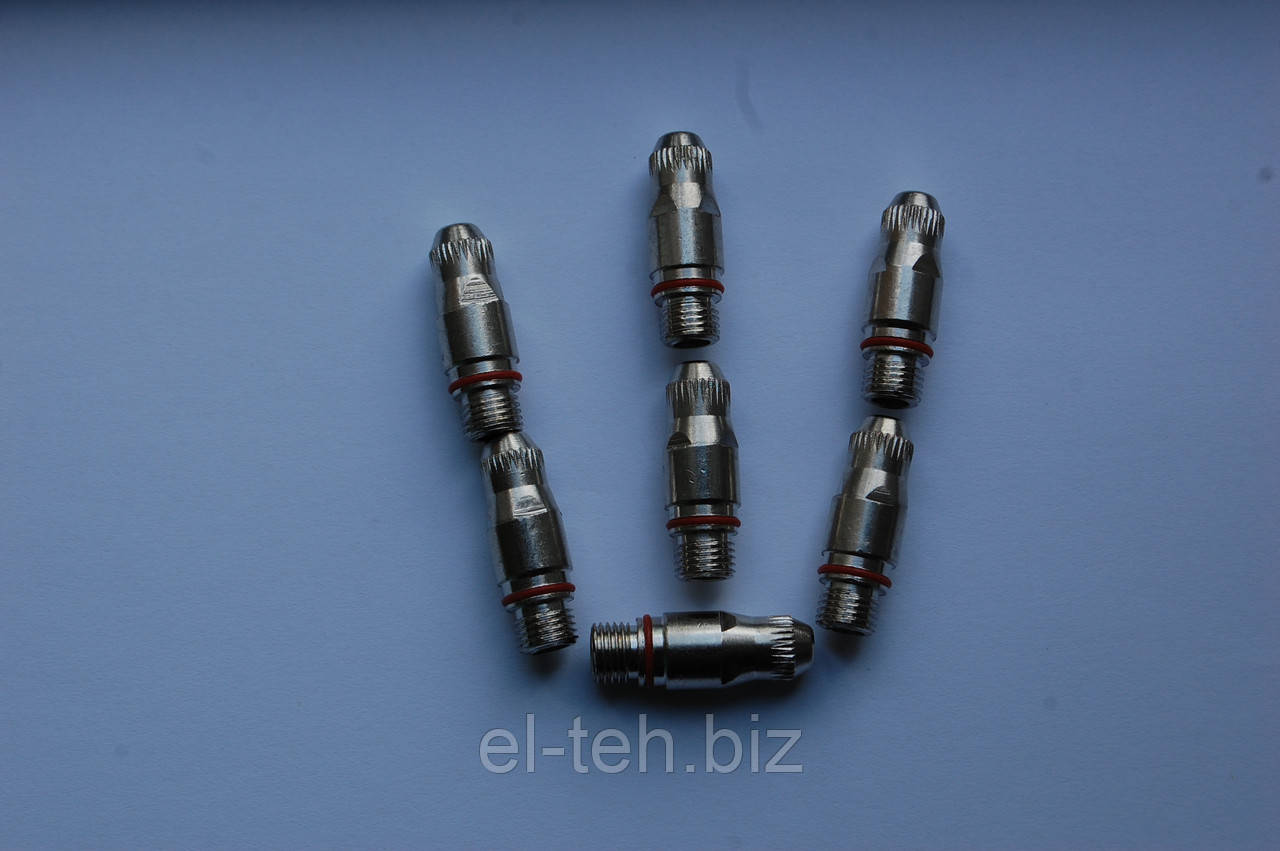

P-200 Катод, електрод плазморіза

У базовий комплект витратних частин для плазмотрона входять: електрод, сопло, завихритель і захисний ковпачок, а також для деяких моделей, ізолятор.

Електрод (катод) до плазмотрону - це витратний компонент, який замінюють по мірі вироблення ресурсу. Виготовлений електрод з мідного сплаву, а всередині знаходиться вставка з гафнію. По мірі вигоряння вставки судять про необхідність заміни електрода. Якщо вставка вигоріла на 1.5 мм - мідний електрод замінюється, при використанні електродів на основі срібла можлива робота при зносі до 2 мм. Рекомендується замінювати електрод через 20-40 метрів різання і в комплекті з соплом. Звичайно, потрібно враховувати знос і можна замінити тільки сопло або тільки електрод, але зношений расходник у разі аварійного виходу з ладу зашкодить новий і під заміну підуть обидва.

Ресурс роботи електрода залежить від комплексу факторів: правильності підбору технологічного режиму, точності виготовлення і ступеня зносу плазмотрона, якості повітря для різання, товщини і складу матеріалу, що розрізається і т. д. Під час початку різання підтримуйте оптимальну дистанцію від плазмотрона до поверхні, занадто велике або маленьке відстань призведе до підвищення напруги дуги і, як наслідок, до прискорення ерозії гафниевой вставки.

Електрод сумісний з плазмотронами P-200, WSD-200 для ручного і автоматичного різання або їх аналогами і застосовується для повітряної плазмового різання на максимальному струмі до 200 А. Оскільки зазначені плазмотрони працюють з рідинним охолодженням, то на корпус електрода встановлено ущільнювальне гумове кільце, щоб попередити попадання води.
